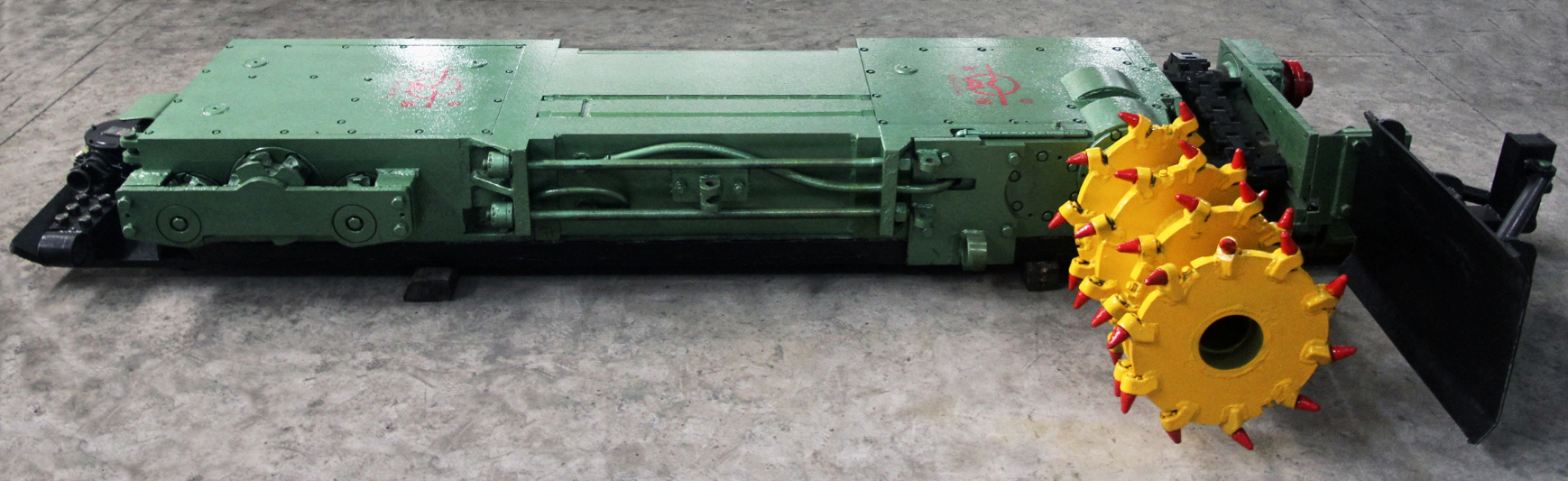

MG100—TP(YRG4型)型极薄煤层单滚筒爬底板采煤机。该采煤机适用于煤层厚度为0.5～0.95m，煤质中硬(f≤3） 倾角＜30°的煤层，当倾角＞15°时，机器要增加防滑绞车。该机采用液压传动、锚链牵引、无极调速，操作简单。该机与SGD420/22或SGB420/30型刮板输送机、单体液压支柱配套使用，具有功率大，整机强度高，可靠性高，安全有保障等特点，可实现极薄煤层普采工作面机械化开采。
2011年公司对该采煤机进行优化改进形成了YRG4型和YRG5型（遥控型）系列升级换代产品。YRG4型较YRG3型机组运行周期更长，故障率更低，适用范围更广。YRG5型在YRG4型的基础上加设遥控操作装置，操作更方便，安全性更高。
公司建立有完善的产品销售服务体系，能够为广大用户提供强有力的技术支撑，如提供现场勘查、装配、维修、技术培训等等，可为用户提供全面的售前、售中及售后服务。
技术参数：
|
1 |
采高（mm） |
450~900 |
|
2 |
倾角（0） |
＜300 |
|
3 |
煤层硬度（f） |
≤3 |
|
4 |
生产能力（t/h） |
75~100 |
|
5 |
机身长（mm） |
4580（底船着地长） |
|
6 |
机身高（mm） |
350（局部高395） |
|
7 |
机身宽（mm） |
（910不包括牵引链轮及滚筒大轴） |
|
8 |
配套输送机型号 |
SGD420/22或SGB420/30 |
|
9 |
机面高度（mm）（含底托板30） |
38 0 （局部最高点425） |
|
10 |
输出功率（kw） |
100 |
|
11 |
电压（V） |
660 |
|
12 |
总装机功率 |
100 |
|
13 |
滚筒大轴转速（r/min） |
104.6 |
|
14 |
下切深度(mm) |
10~20 |
|
15 |
滚筒直径 |
500~900 |
|
16 |
截割深度 |
800 650 |
|
17 |
牵引方式 |
液压锚链牵引 |
|
18 |
链条规格（mm） |
∮18×64 |
|
19 |
牵引速度（m/min） |
0~3.2 |
|
20 |
牵引力（kN） |
117.6(约12吨) |
|
21 |
支护形式 |
单体液压支柱 |
|
22 |
降尘方式 |
内、外喷雾 |
|
23 |
采煤机重量（kg） |
7000 |
